La pompe immergée inox pour eaux usées WSD est grandement acceptée sur le marché en raison de ses excellentes performances. Elle peut pomper et drainer les eaux d'égouts avec des solides en suspension, dont la taille peut être de 50mm de largeur. Ce produit est capable de vider les puisards et piscines, de traiter les eaux usées sanitaires et industrielles et est également adaptée au drainage de système d'égout.

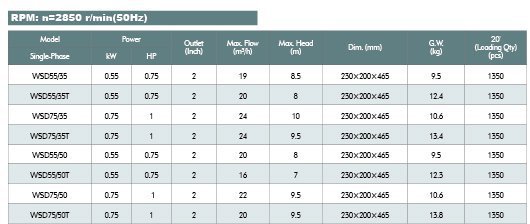

Paramètres techniques
Courbes de performances hydrauliques
Installation et taille
Matériaux
1. Corps de pompe : acier inox (AISI304) ou fonte
2. Support de moteur : inox (AISI304)
3. Rotor : inox (AISI304)
4. Arbre du moteur : inox CS45#
5. Garniture mécanique : céramique
– graphite
6. Bobinage en cuivre
Conditions opératoires
1. Profondeur d'immersion : 5m
2. Température de liquide : jusqu'à +40℃
3. Température ambiante : jusqu'à +40℃
4. Pression opératoire max : 6 bar
5. Solides suspendus
permis : jusqu'à 50mm
Moteur
1. Moteur à induction bipolaire
2. Classe d'isolation : E
3. Niveau protection : IP X8
4. Monophasé avec condensateur et protection thermique
Instructions du modèle
WSD 55 / 35 (T)
(T): Matériel du corps de pompe. T pour la fonte alors que l'absence de T signifie en inox
35: Écoulement de particules max (mm)
55: 1/10 de la puissance
de sortie nominale (W)
WSD: code du modèle, D signifie monophasé
Illustration de la structure
1.Câble
2.Condensateur
3.Roulement à bille à rainure profonde
4.Bobinage du stator
5.Rotor
6.Garniture mécanique
7.Joint d'huile de cadre
8.Boîtier de fond
9.Poignée
10.Couvercle supérieur
11.Bloc de palier supérieur
12.Support du moteur
13.Interrupteur flottant
14.Chambre à huile
15.Couvercle de la chambre à huile
16.Roue
17.Corps de pompe
Nous sommes un producteur et fournisseur spécialiste de pompe immergée pour eaux usées en fonte en Chine. Nous fournissons également la pompe centrifuge monocellulaire, le circulateur 3 vitesses, la pompe jet auto-amorçante, la pompe à accélération périphérique, etc.
Noms relatifs: Pompe à puisard immergée en inox | Machine de pompage de réservoir à boue immergée en inox
