La pompe immergée pour eaux usées en fonte QT est composée d'un moteur, d'une pompe à eau et de pièces d'étanchéité. Le moteur monophasé est de type asynchrone rempli d'huile et il se trouve au sommet de l'appareil. Il est entraîné par un condensateur monophasé et est doté d'une protection thermique. D'un autre côté, la pompe à eau est installée dans le fond de l'appareil et est dotée d'une structure à volute – rotor vortex. Le joint d'étanchéité mécanique unique fonctionne comme joint mobile entre le moteur et la pompe à eau et la bague en O en caoutchouc résistant à l'huile est utilisée comme joint statique de la feuillure

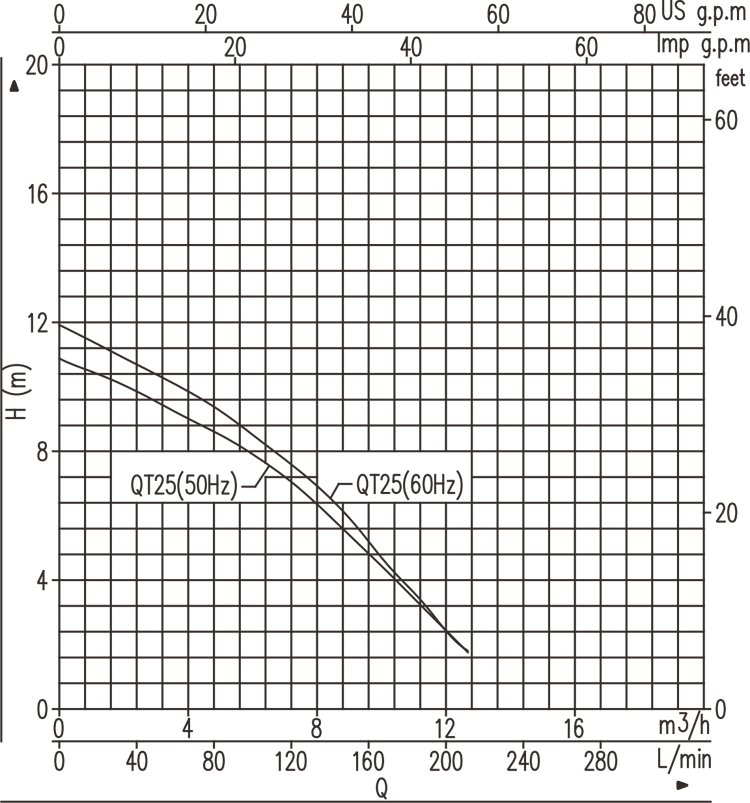

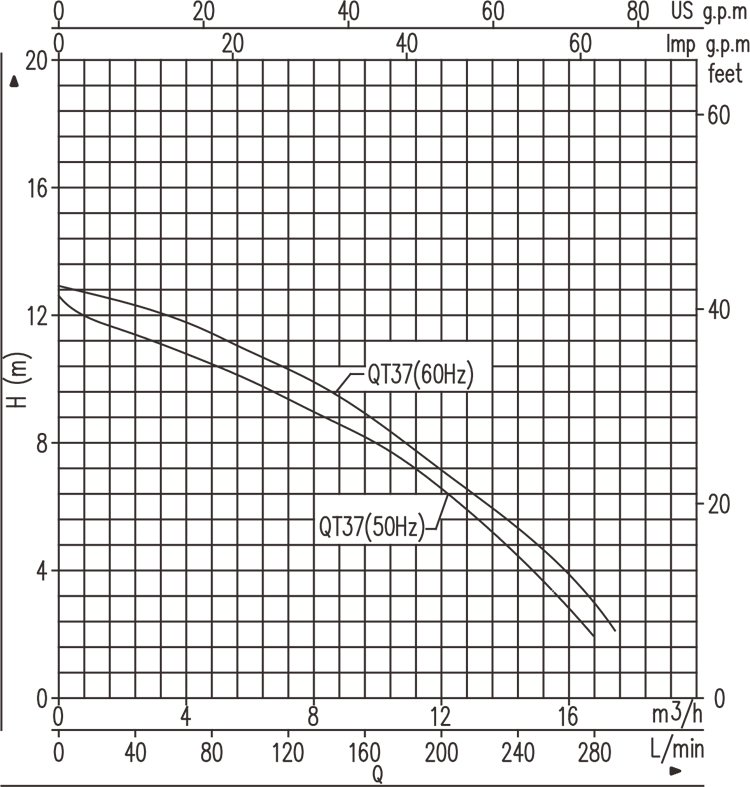

Courbes des performances
QT25
QT37
| Modèles | Tension (V) |
Fréquence (Hz) |
Élévation (m) |
Débit (m3/h) | Diamètre interne de tube (mm) |
Diamètre max permis de particules (mm) |
Dimensions complète (L×L×H, mm) |
Poids | |||||||||
| 0 | 2 | 4 | 6 | 8 | 10 | 12 | 14.5 | 16.5 | Poids brut (kg) |
Poids net (kg) |
|||||||
| QT25 | 220 | 50 | 10 | 9.3 | 8.2 | 6.8 | 5.1 | 1.5 | - | - | - | 51 | 7 | 230×160 ×310 |
12 | 11 | |
| 220 | 60 | ||||||||||||||||
| 120 | 60 | ||||||||||||||||
| QT37 | 220 | 50 | 12 | 10.5 | 10 | 9 | 8 | 7 | 6 | 4 | 2 | 13 | 12 | ||||
| 220 | 60 | ||||||||||||||||
| 120 | 60 | ||||||||||||||||
Remarque : n=2850r/min (50Hz), n=3450r/min (60Hz)

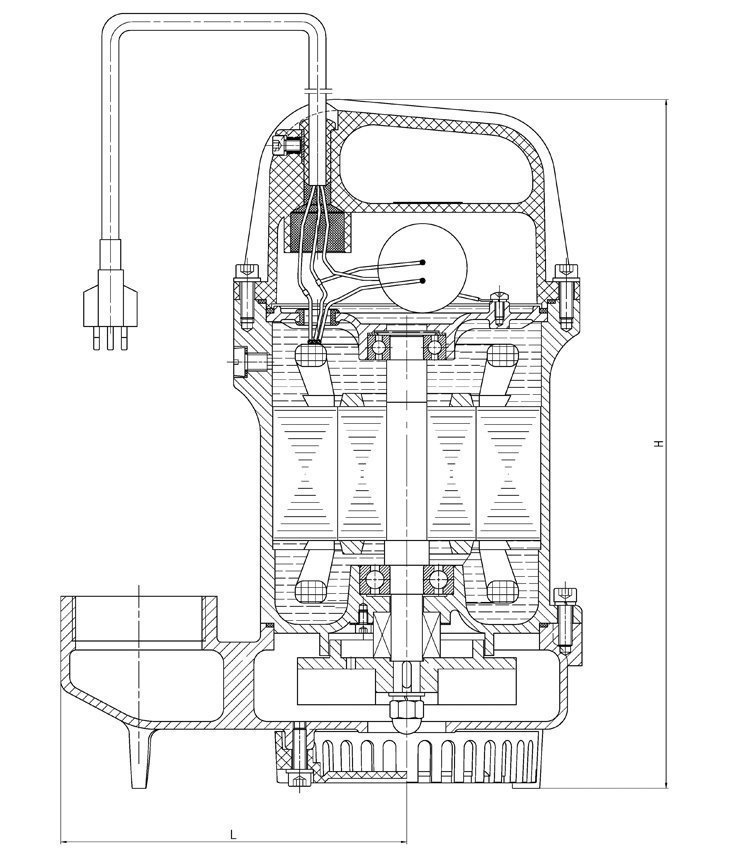

H=310mm, L=155mm, filetage de tube G2
De la fonte est utilisée pour produire le boîtier de la machine, le corps de la pompe ainsi que le rotor, alors que le couvercle et l'ouverture maillée sont en plastique nylon. Notre produit
est doté d'excellentes propriétés, comme son petit volume, son faible bruit, sa structure compacte, sa haute efficience, son fonctionnement stable, sa maintenance pratique, sa belle apparence, son transport facile, son excellente
capacité d'économie en énergie, etc. Il est adapté au relevage et à l'approvisionnement de liquide comprenant de nombreuses impuretés, comme la boue, le sable, les courtes fibres, les déchets de papier, les solides mous et autres
particules solides. Aussi, les liquides adaptés sont entre autres les eaux d'égouts, l'eau boueuse, l'eau grise, les excréments, les eaux usées domestiques, etc.
Basé sur les caractéristiques ci-dessous, la pompe immergée pour eaux usées est grandement utilisée pour l'industrie, l'agriculture, les mines, le bâtiment, la protection environnementale et autres. Par exemple, elle est parfaite pour le curage des piscines, ainsi que l'irrigation et le drainage des terres agricoles. Toutefois, elle ne peut fonctionner si une capacité anti-déflagration est nécessitée.
Matériaux
1. Boîtier de machine : fonte
2. Corps de pompe : fonte
3. Rotor : fonte
4. Bloc de palier supérieur : aluminium
5. Arbre : 2Cr13
6. Couvercle : nylon (PA66G30)
7.
Ouverture maillée : nylon (PA66G30)
Conditions opératoires
1. Température du liquide: ≤+40℃
2. Gamme PH du liquide : 4~10
3. Densité de liquide max : 1,2×103kg/m³
4. Fréquence d'alimentation : 50Hz ou 60Hz
5. Tension : monophasé
220VAC ou 120VAC, avec une fluctuation de tension comprise dans les ±10% de la tension nominale.
6. Profondeur d'immersion max : 5m
Moteur
1. Moteur bipolaire
2. Monophasé 220V (50Hz/60Hz), ou 120V (60Hz)
3. Niveau d'isolation : B
4. Niveau de protection : IP68
Instructions du modèle
QT-25
25: 1/10 de la puissance de sortie (W)
QT: Petite pompe immergée pour eaux usées rempli d'huile
Maintenance
1. Veuillez vérifier la résistance d'isolation entre le bobinage et le boîtier régulièrement. La résistance d'isolation ne doit pas être inférieure à 1MΩ lorsque la température est proche de la température
opératoire. Sinon, certaines mesures doivent être appliquées pour obtenir cette valeur avant l'utilisation.
2. Après un fonctionnement normal de la pompe durant 2000 heures, les procédures suivantes doivent être effectuées
pour la maintenance. Premièrement, désassemblez la machine et vérifier les pièces d'usure, comme le rotor, la soupape de fond, le palier à roulement, la garniture mécanique, etc. Veuillez changer les composants endommagés en temps
opportun. Deuxièmement, le test pneumatique de la cavité du moteur doit être effectué, avec une pression de test de 0,2Mpa. Les fuites et les phénomènes de sueur ne doivent pas avoir lieu durant les 3 premièrement minutes. Finalement,
démontez les vis de ravitaillement du boîtier et ajoutez de l'huile de machine 10#. Si la machine est utilisée pour de l'eau potable, alors de l'huile comestible est également adaptée.
3. Quand le produit est inactif durant
une longue période, il n'est pas approprié de le laisser dans l'eau. Il doit être placé dans l'eau et fonctionner durant plusieurs minutes, puis les coagulations internes et externes de la pompe doivent être nettoyées. Ensuite,
séchez la machine et réalisez un traitement antirouille. Enfin, conservez-la dans un endroit sec et ventilé avec soins.
En tant que producteur et fournisseur professionnel de pompe immergée pour eaux usées en fonte en Chine, nous fournissons également la pompe centrifuge périphérique auto-amorçante, la pompe jet auto-amorçante, la pompe immergée pour puits, le circulateur à échappement automatique, etc.
Noms relatifs: Pompe à réservoir de boue immergée en fonte | Pompe à puisard immergée en fonte
