La pompe immergée inox pour eaux usées WQXD est équipée d'une roue vortex et est conçue pour des applications domestiques, commerciales et industrielles. Notre produit est adapté aux eaux usées industrielles dans les usines et peut également drainer l'eau d'égout des hôtels, des garages, des systèmes d'arrosage et des sous-sols.

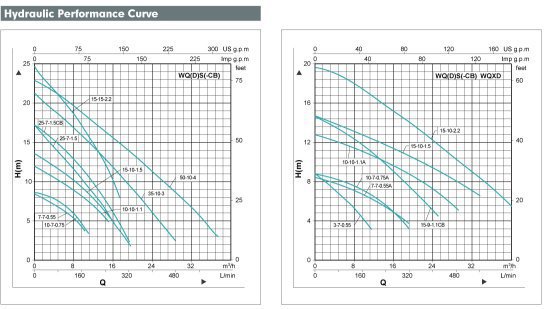

Courbes de performances hydrauliques
Paramètres techniques
Installation et taille
Matériaux
1. Corps de pompe : fonte
2. Support de moteur : inox
3. Roue : fonte ou laiton
4. Arbre du moteur : SS316 avec CS45#, 2Cr13
5. Garniture mécanique : céramique – graphite, carbure
de silicium – alliage de carbure
6. Bobinage de cuivre.
Conditions opératoires
1. Profondeur d'immersion : 5m
2. Température de liquide : jusqu'à +40℃
3. Température ambiante : jusqu'à +40℃
4. Pression opératoire max: 6 bar
5. Taille de solide
suspendus permise : jusqu'à 43mm
Moteur
1. Moteur à induction bipolaire
2. Monophasé / triphasé : 50Hz
3. Classe d'isolation : E
4. Niveau de protection : IP X8
5. Moteur monophasé avec condensateur et protection contre
surcharge thermique
Instructions du modèle
WQDS 15 - 9 - 1.1 CB
Roue de découpe
Puissance nominale (kW)
Élévation nominale (m.)
Débit (m³/h)
Code de modèle (D signifie triphasé)
Esquisse structurale
1.Câble
2.Couvercle supérieur
3.Roulement à bille à rainure profonde
4.Bobinage du stator
5.Rotor
6.Garniture mécanique
7.Joint d'huile de cadre
8.Roue
9.Boîtier de fond
10.Poignée
11.Bloc de palier supérieur
12.Interrupteur flottant
13.Support du moteur
14.Chambre à huile
15.Couvercle de la chambre à huile
16.Corps de pompe
1.Câble
2.Roulement à bille à rainure profonde
3.Rotor
4.Garniture mécanique
5.Joint d'huile de cadre
6.Couvercle de pompe
7.Poignée
8.Couvercle supérieur
9.Support du moteur
10.Bobinage du stator
11.Chambre à huile
12.Roue
13.Corps de pompe
14.Boîtier de fond
En tant que producteur et fournisseur de pompe immergée pour eaux usées en fonte en Chine, notre société fournit également la petite unité de pompage intégrée, la pompe multicellulaire verticale inox type léger, le circulateur à échappement automatique, la pompe centrifuge périphérique auto-amorçante, etc.
